電動機保護器怎么接線，電機保護器的接線方法

點擊次數：1591 發布時間：2018/8/12 21:43:32

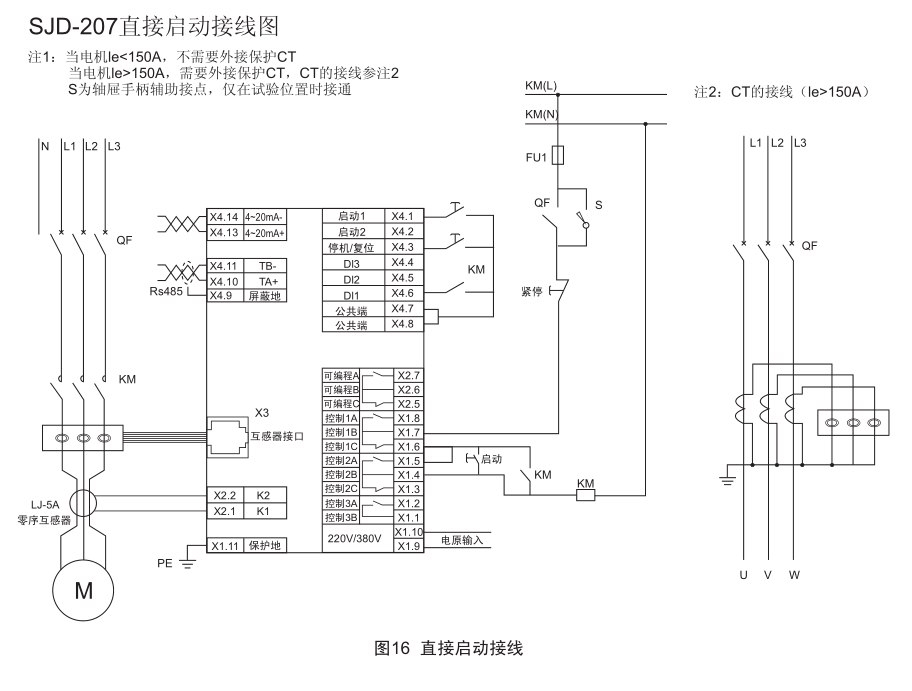

SJD-207系列電動機保護器的接線圖與接線方法

SJD-207系列電動機保護器的接線圖與接線方法

將電動機主電路A、B、C相電源線分別穿過電動機保護器自帶A、B、C相電流互感器；將電動機保護器的L、N接線端子接到AC 220V電源上；將電動機保護器的X1.9、X1.10接線端子串接于電動機控制接觸器線圈回路中；

X1.1-X1.8、X2.5、X2.6、X2.7，連接繼電器、開關電氣原理如“SJD-207系列電動機保護器DO連接繼電器電氣原理圖”所示；連接plc電氣原理如“SJD-207系列電動機保護器DO連接PLC電氣原理圖”所示。

注意，電動機運行時，連接主單元和電流互感器接線是不許斷開的。
